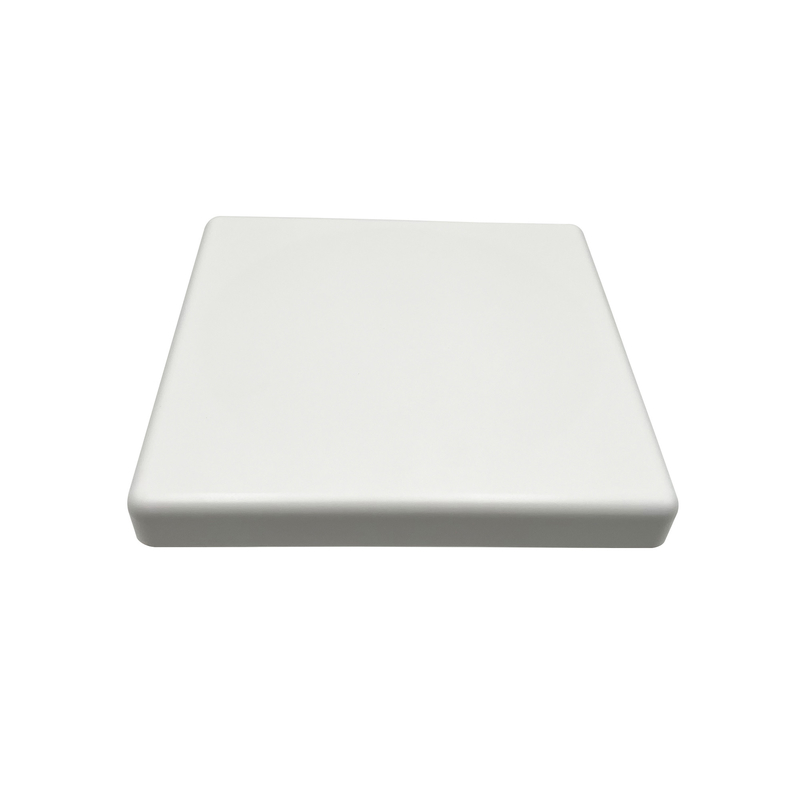

Flat Panel GNSS 2.4GHz 5.8GHz Antenna di direzione esterna 14dBi 220x220x25

Name: Flat Panel GNSS 2.4GHz 5.8GHz Antenna di direzione esterna 14dBi 220x220x25
Brand: Dongguan Leenz Electronics Co., Ltd
SKU: LZANT-10886-A
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: Leenz

Certificazione: RoHs

Numero di modello: LZANT-10886-A

Documento: Brochure del prodotto PDF

Termini di pagamento e di spedizione

Quantità di ordine minimo: 10

Tempi di consegna: 15 giorni

Termini di pagamento: T/T

Capacità di alimentazione: 5K al giorno

Ottenga il migliore prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                              Antenna di direzione esterna da 14 dB, 2Antenna di direzione esterna a.4 GHz, 5Antenna di direzione esterna a.8 GHz


Frequenza:	1560-1620 MHz; 2400-2500 MHz; 5700-5900 MHz	Vswr:	< 1.6
Guadagno massimo:	8dBi/10dBi/15dBi	Impedenza:	50

Frequenza:	1560-1620 MHz; 2400-2500 MHz; 5700-5900 MHz
Vswr:	< 1.6
Guadagno massimo:	8dBi/10dBi/15dBi
Impedenza:	50

Descrizione

Flat Panel GNSS 2.4GHz 5.8GHz Antenna di direzione esterna 14dBi 220x220x25

1. Specifica

A. Caratteristiche elettriche
Port	Porta 1	Porta 2	Porta 3
Frequenza	1560-1620 MHz	2400-2500 MHz	5700-5900 MHz
VSWR	< 1.6	< 1.6	< 1.6
Pico di guadagno	8dBi	10dBi	15dBi
Impedenza	50 Ohm	50 Ohm	50 Ohm
Polarizzazione	RDHP	Verticale	Verticale
Larghezza di raggio orizzontale	67-72°	59-61°	32-41°
Larghezza di raggio verticale	70-76°	42-44°	32-35°
F/B	> 20 dB	> 23 dB	> 23 dB
Potenza massima	50W	50W	50W
B. Materiale e meccanica
Tipo di connettore	SMA-K*3
Dimensione	22522525 mm
Peso	0.86kg
Materiale radomico	ABS
C. Ambiente
Temperatura di funzionamento	- 45 ̊C ~ + 85 ̊C
Temperatura di conservazione	- 45 ̊C ~ + 85 ̊C
Operazione Umidità	< 95%
Velocità nominale del vento	360,9 m/s
Protezione dall'illuminazione	Terreno DC

2. Dati di prova del parametro antenna-S
2.1 VSWR
Port1

Flat Panel GNSS 2.4GHz 5.8GHz Antenna di direzione esterna 14dBi 220x220x25 0

Port2

Flat Panel GNSS 2.4GHz 5.8GHz Antenna di direzione esterna 14dBi 220x220x25 1

Vaso 3

Flat Panel GNSS 2.4GHz 5.8GHz Antenna di direzione esterna 14dBi 220x220x25 2
2.2 Efficienza totale e guadagno:

Porta 1		Porta 2		Porta 3
Frequenza ((MHz)	Guadagno (dBi)	Frequenza ((MHz)	Guadagno (dBi)	Frequenza ((MHz)	Guadagno (dBi)
1560	7.6	2400	10.6	5700	14.0
1570	7.0	2410	10.6	5725	13.8
1580	8.4	2420	10.8	5750	13.9
1590	8.7	2430	10.8	5775	13.9
1600	7.3	2440	10.7	5800	14.0
1610	8.2	2450	10.8	5825	14.1
1620	8.1	2460	10.8	5850	14.4
		2470	10.8	5875	15.0
		2480	10.8	5900	15.0
		2490	10.8
		2500	10.8
